تفاوت کلید مینیاتوری تیپ B، C و D چیست؟ | کدام فیوز مینیاتوری برای ساختمان و صنعت مناسبتر است؟
تفاوت کلید مینیاتوری تیپ B، C و D چیست؟ | کدام فیوز مینیاتوری برای ساختمان و صنعت مناسبتر است؟
مقدمه
کلید مینیاتوری یا MCB (Miniature Circuit Breaker) یکی از مهمترین تجهیزات حفاظتی در تابلوهای برق ساختمانی، صنعتی و تجاری است که وظیفه اصلی آن محافظت از مدار در برابر اضافهبار و اتصال کوتاه است.
اما یکی از مهمترین نکاتی که هنگام خرید فیوز مینیاتوری باید به آن توجه کرد، تیپ عملکرد فیوز (Curve Type) است. بسیاری از افراد تصور میکنند تفاوت فیوزها فقط در آمپراژ آنهاست، در حالی که نوع B، C و D مشخصکننده سرعت عملکرد و میزان تحمل جریان هجومی هستند.
در پاورلوکس الکتریک به عنوان مجموعه تخصصی عرضه تجهیزات برق و روشنایی، انواع فیوزهای مینیاتوری استاندارد و اقتصادی از برندهای معتبر مانند هیوندا، اشنایدر، زیمنس و دنا ارائه میشود تا مصرفکنندگان، برقکاران و مجریان پروژهها بتوانند متناسب با نوع مصرف، انتخاب صحیحی داشته باشند.
فیوز مینیاتوری چگونه کار میکند؟
فیوز مینیاتوری دارای دو مکانیزم اصلی حفاظتی است:
۱. حفاظت حرارتی (Thermal Protection)
این بخش وظیفه حفاظت در برابر اضافهبار طولانیمدت را دارد.
برای مثال:
اگر یک مدار ۱۶ آمپر مدت زیادی جریانی بالاتر از ظرفیت خود عبور دهد، المنت حرارتی داخل فیوز گرم شده و مدار را قطع میکند.
۲. حفاظت مغناطیسی (Magnetic Protection)
این قسمت برای حفاظت در برابر اتصال کوتاه و جریانهای بسیار زیاد لحظهای طراحی شده است.
زمانی که جریان ناگهان چندین برابر مقدار نامی شود، بخش مغناطیسی فیوز در کسری از ثانیه عمل کرده و مدار را قطع میکند.
تفاوت اصلی تیپهای B، C و D مربوط به همین بخش مغناطیسی است.
فیوز مینیاتوری تیپ B چیست؟
فیوزهای تیپ B حساسترین نوع فیوزهای مینیاتوری هستند و در برابر جریانهای هجومی سریعتر عمل میکنند.
محدوده عملکرد مغناطیسی:
۳ تا ۵ برابر جریان نامی فیوز
یعنی اگر یک فیوز B16 داشته باشیم:
-
جریان نامی: ۱۶ آمپر
-
عملکرد مغناطیسی: حدود ۴۸ تا ۸۰ آمپر
کاربردهای فیوز تیپ B:
مناسب برای مصرفکنندههایی که جریان راهاندازی بالایی ندارند:
-
روشنایی ساختمان
-
لامپهای LED
-
پریزهای معمولی
-
مدارهای روشنایی اداری
-
تجهیزات الکترونیکی حساس
در بیشتر ساختمانهای مسکونی، تیپ B انتخاب استاندارد و رایج است.
فیوز مینیاتوری تیپ C چیست؟
فیوز تیپ C پرکاربردترین نوع فیوز مینیاتوری در بسیاری از پروژههای ساختمانی و صنعتی سبک است.
محدوده عملکرد مغناطیسی:
۵ تا ۱۰ برابر جریان نامی
مثلاً یک فیوز C16:
-
جریان نامی: ۱۶ آمپر
-
تحمل جریان لحظهای حدود ۸۰ تا ۱۶۰ آمپر قبل از قطع مغناطیسی
کاربردهای فیوز تیپ C:
مناسب برای تجهیزاتی که هنگام روشن شدن جریان اولیه بیشتری دارند:
-
موتورهای کوچک
-
پمپ آب
-
کولر گازی
-
فنها
-
ترانسها
-
تجهیزات کارگاهی سبک
-
تابلوهای برق عمومی
به همین دلیل در بسیاری از تابلوهای برق، فیوز تیپ C انتخاب محبوبتری نسبت به تیپ B است.
فیوز مینیاتوری تیپ D چیست؟
فیوز تیپ D برای مصرفکنندههایی طراحی شده که جریان راهاندازی بسیار بالایی دارند.
محدوده عملکرد مغناطیسی:
۱۰ تا ۲۰ برابر جریان نامی
برای مثال یک فیوز D16 میتواند جریان هجومی بسیار بالاتری را بدون قطع لحظهای تحمل کند.
کاربردهای فیوز تیپ D:
-
موتورهای صنعتی بزرگ
-
ترانسفورماتورها
-
دستگاههای جوش صنعتی
-
کمپرسورها
-
ماشینآلات صنعتی سنگین
استفاده از تیپ D در ساختمانهای معمولی توصیه نمیشود، زیرا حساسیت آن نسبت به اتصال کوتاه کمتر از تیپ B و C است.

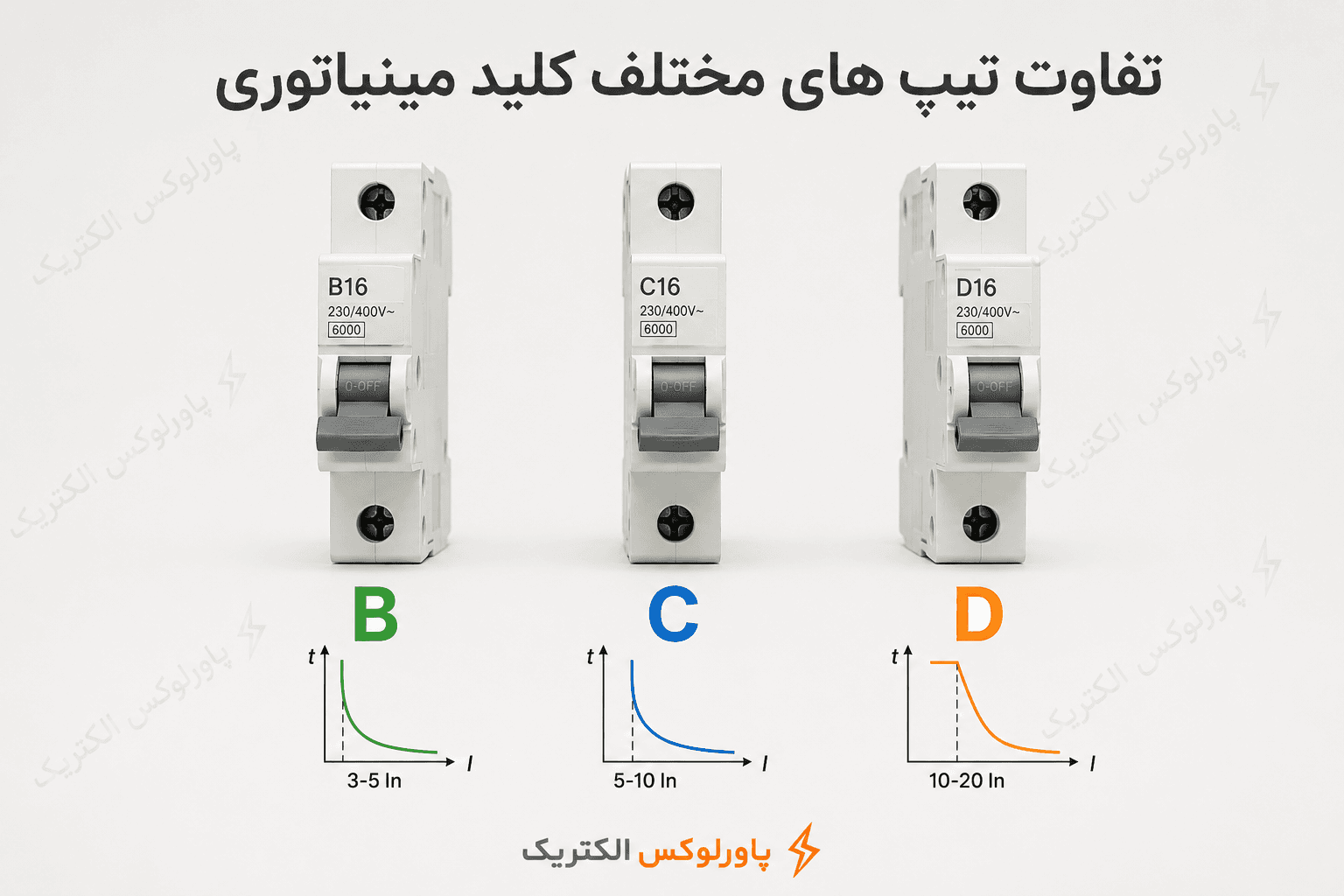

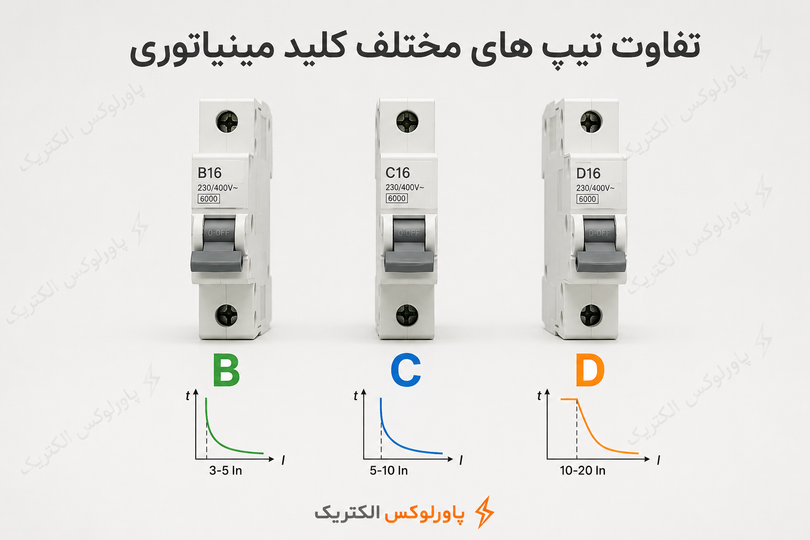

مقایسه فیوز تیپ B، C و D
| نوع فیوز | محدوده عملکرد مغناطیسی | کاربرد اصلی |
|---|---|---|
| B | ۳ تا ۵ برابر جریان نامی | روشنایی و مصارف عمومی |
| C | ۵ تا ۱۰ برابر جریان نامی | موتورهای کوچک و مصارف نیمهصنعتی |
| D | ۱۰ تا ۲۰ برابر جریان نامی | تجهیزات صنعتی با جریان راهاندازی بالا |
کدام فیوز مینیاتوری بهتر است؟ B یا C یا D؟
پاسخ این سؤال بستگی به نوع مصرف دارد.
هیچکدام از این سه مدل به صورت مطلق بهتر نیستند؛ بلکه هر کدام برای شرایط خاصی طراحی شدهاند.
برای ساختمان مسکونی:
معمولاً:
-
روشنایی → تیپ B
-
پریزها → تیپ B یا C
-
کولر و موتورهای کوچک → تیپ C
انتخاب مناسبتری است.
برای کارگاه و صنعت:
معمولاً:
-
موتورهای معمولی → تیپ C
-
موتورهای سنگین و تجهیزات خاص → تیپ D
استفاده میشود.
آیا استفاده از فیوز تیپ C به جای B بهتر است؟
گاهی تصور میشود چون تیپ C جریان بیشتری را تحمل میکند، پس همیشه انتخاب بهتری است؛ اما این تصور اشتباه است.
اگر در یک مدار روشنایی از فیوز C استفاده شود:
-
ممکن است در زمان اتصال کوتاه دیرتر عمل کند.
-
سطح حفاظت مدار کاهش پیدا کند.
-
هماهنگی حفاظتی سیستم به هم بخورد.
بنابراین انتخاب فیوز باید بر اساس:
-
نوع مصرفکننده
-
سطح مقطع کابل
-
جریان مجاز سیم
-
قدرت اتصال کوتاه شبکه
-
استاندارد طراحی تابلو
انجام شود.
استانداردهای مهم فیوز مینیاتوری
یک فیوز مینیاتوری استاندارد باید دارای مشخصات زیر باشد:
-
استاندارد IEC 60898-1 برای مصارف خانگی و مشابه
-
استاندارد IEC 60947-2 برای کاربردهای صنعتی
-
قدرت قطع مناسب (مانند ۴.۵kA، ۶kA، ۱۰kA)
-
کیفیت مناسب مکانیزم قطع
-
عملکرد دقیق حرارتی و مغناطیسی
قدرت قطع نیز اهمیت زیادی دارد؛ زیرا نشان میدهد فیوز تا چه میزان جریان اتصال کوتاه را میتواند با ایمنی قطع کند.
تفاوت فیوزهای اقتصادی و بیکیفیت با مدلهای استاندارد
در بازار ممکن است فیوزهایی با قیمت پایین عرضه شوند که دارای مشکلاتی مانند:
-
عدم دقت در جریان قطع
-
کیفیت پایین کنتاکتها
-
افزایش دمای غیرطبیعی
-
افت عملکرد پس از چند بار قطع
-
درج مشخصات غیرواقعی
باشند.
یک فیوز استاندارد باید علاوه بر قیمت مناسب، ایمنی واقعی مدار را تضمین کند.
راهنمای انتخاب فیوز مناسب در پاورلوکس الکتریک
در پاورلوکس الکتریک تلاش شده است مجموعهای از فیوزهای مینیاتوری با ترکیب مناسب کیفیت، استاندارد و قیمت اقتصادی در اختیار مشتریان قرار گیرد.
برندهایی مانند:
-
هیوندا (Hyundai)
-
اشنایدر (Schneider Electric)
-
زیمنس (Siemens)
-
دنا
از جمله برندهایی هستند که برای کاربردهای مختلف ساختمانی، تجاری و صنعتی عرضه میشوند.
انتخاب صحیح فیوز تنها خرید یک قطعه محافظتی نیست؛ بلکه بخشی از طراحی ایمنی کل سیستم برق ساختمان یا صنعت محسوب میشود.
جمعبندی نهایی
-
فیوز تیپ B برای روشنایی و مصرفهای معمولی مناسب است.
-
فیوز تیپ C برای بیشتر تجهیزات موتوری و مصارف عمومی سنگینتر کاربرد دارد.
-
فیوز تیپ D مخصوص تجهیزات صنعتی با جریان راهاندازی بسیار بالا است.
-
بهترین فیوز، فیوزی است که متناسب با نوع بار و شرایط مدار انتخاب شود، نه صرفاً قویترین مدل.
انتخاب فیوز استاندارد، علاوه بر جلوگیری از آسیب تجهیزات، نقش مهمی در افزایش ایمنی جان افراد و کاهش خطرات ناشی از خطاهای الکتریکی دارد.
پاورلوکس الکتریک با ارائه محصولات برق و روشنایی استاندارد و اقتصادی از برندهای معتبر، همراه برقکاران و مصرفکنندگان در انتخاب تجهیزات مطمئن و اصولی است.
