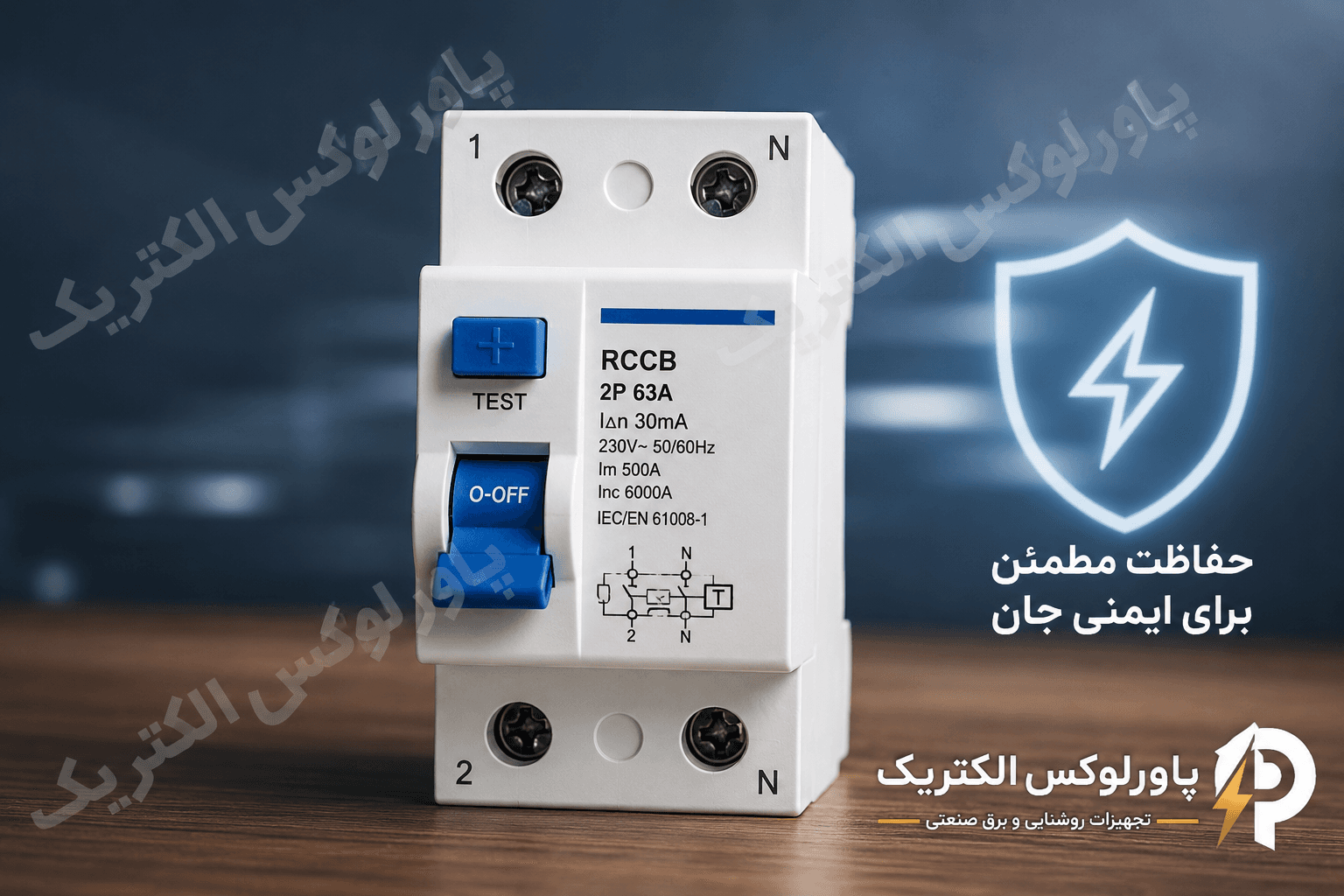

کلید محافظ جان RCCB یا RCBO؟ راهنمای جامع انتخاب بهترین کلید نشتی جریان
کلید محافظ جان RCCB یا RCBO؟ راهنمای جامع انتخاب بهترین کلید نشتی جریان
اگر بخواهیم تنها یک تجهیز را نام ببریم که بتواند جان انسان را در برابر برق‌گرفتگی نجات دهد، بدون شک کلید محافظ جان (Residual Current Device) مهم‌ترین گزینه است. با این حال بسیاری از افراد هنگام خرید با دو نام RCCB و RCBO مواجه می‌شوند و نمی‌دانند تفاوت این دو چیست و کدام گزینه برای پروژه یا ساختمانشان مناسب‌تر است.
در این مقاله جامع از پاورلوکس الکتریک قصد داریم به زبان تخصصی اما روان، عملکرد کلید محافظ جان را بررسی کنیم، تفاوت‌های RCCB و RCBO را توضیح دهیم و در پایان بهترین انتخاب را برای کاربردهای مختلف معرفی کنیم.
کلید محافظ جان چیست؟
کلید محافظ جان یا Residual Current Circuit Breaker (RCCB) وسیله‌ای حفاظتی است که وظیفه دارد اختلاف جریان بین سیم فاز و نول را تشخیص دهد.
در یک مدار سالم:
جریان خروجی از فاز = جریان برگشتی از نول
اما اگر بخشی از جریان از مسیر دیگری عبور کند؛ مانند:
- بدن انسان
- بدنه فلزی دستگاه
- رطوبت
- نشتی کابل
دیگر جریان برگشتی با جریان خروجی برابر نخواهد بود.
به محض اینکه این اختلاف از مقدار تنظیم‌شده (معمولاً 30mA) بیشتر شود، کلید در چند میلی‌ثانیه مدار را قطع می‌کند.
به همین دلیل کلید محافظ جان مهم‌ترین وسیله حفاظت از جان انسان محسوب می‌شود.
در پاورلوکس الکتریک همواره توصیه می‌کنیم در تمامی تابلوهای برق ساختمان از محافظ جان استاندارد استفاده شود؛ زیرا فیوز معمولی به‌تنهایی قادر به تشخیص نشتی جریان نیست.
نشتی جریان چگونه ایجاد می‌شود؟
دلایل بسیار زیادی برای ایجاد نشتی وجود دارد:
- خرابی عایق سیم‌ها
- پوسیدگی کابل
- رطوبت
- نفوذ آب
- خرابی المنت
- اتصال بدنه وسایل برقی
- آسیب کابل توسط جوندگان
- سیم‌کشی غیراستاندارد
- تجهیزات فرسوده
در تمام این شرایط ممکن است جریان به جای نول از بدن انسان عبور کند.
در چنین شرایطی تنها وسیله‌ای که می‌تواند پیش از ایجاد حادثه مدار را قطع کند کلید محافظ جان است.
آیا فیوز مینیاتوری از برق‌گرفتگی جلوگیری می‌کند؟
خیر.
این یکی از رایج‌ترین اشتباهات است.
فیوز مینیاتوری (MCB) تنها در دو حالت عمل می‌کند:
- اضافه بار
- اتصال کوتاه
اما اگر تنها ۳۰ میلی‌آمپر جریان از بدن انسان عبور کند، این مقدار برای فیوز بسیار کم است و هرگز مدار را قطع نمی‌کند؛ در حالی که همین جریان می‌تواند خطرناک باشد.
بنابراین:
MCB محافظ تجهیزات است اما RCCB محافظ جان انسان است.
ساختمان داخلی کلید محافظ جان
یک RCCB از اجزای زیر تشکیل شده است:
- هسته حلقوی (Toroidal Core)
- سیم‌پیچ تشخیص اختلاف جریان
- مکانیزم قطع سریع
- اهرم قطع و وصل
- دکمه TEST
- کنتاکت‌های قدرت
زمانی که اختلاف جریان ایجاد می‌شود، میدان مغناطیسی نامتعادل شده و سیم‌پیچ فرمان قطع را صادر می‌کند.
حساسیت کلید محافظ جان
محافظ جان‌ها معمولاً با حساسیت‌های زیر تولید می‌شوند:
| حساسیت | کاربرد |
|---|---|
| 10mA | مکان‌های پزشکی و بسیار حساس |
| 30mA | حفاظت جان انسان |
| 100mA | حفاظت در برابر آتش‌سوزی |
| 300mA | صنایع و تابلوهای اصلی |
برای ساختمان‌های مسکونی تقریباً همیشه مدل 30 میلی‌آمپر پیشنهاد می‌شود.
RCCB چیست؟
RCCB مخفف:
Residual Current Circuit Breaker
است.
وظیفه آن تنها تشخیص نشتی جریان است.
اگر مدار دچار اتصال کوتاه شود یا اضافه بار ایجاد گردد، RCCB به تنهایی قادر به حفاظت نیست.
به همین دلیل همیشه قبل یا بعد از آن باید از فیوز مینیاتوری (MCB) استفاده شود.
در بسیاری از تابلوهای برق که توسط متخصصان پاورلوکس الکتریک پیشنهاد می‌شود، ترکیب MCB و RCCB رایج‌ترین روش حفاظت است.
RCBO چیست؟
RCBO مخفف:
Residual Current Breaker with Over Current Protection
است.
این تجهیز در حقیقت ترکیب دو وسیله حفاظتی است:
- محافظ جان
- فیوز مینیاتوری
یعنی همزمان از مدار در برابر:
- برق‌گرفتگی
- نشتی جریان
- اضافه بار
- اتصال کوتاه
محافظت می‌کند.
تفاوت RCCB و RCBO
| ویژگی | RCCB | RCBO |
|---|---|---|
| حفاظت نشتی جریان | ✅ | ✅ |
| حفاظت اضافه بار | ❌ | ✅ |
| حفاظت اتصال کوتاه | ❌ | ✅ |
| نیاز به MCB | دارد | ندارد |
| فضای تابلو | بیشتر | کمتر |
| قیمت | ارزان‌تر | گران‌تر |
| حفاظت کامل | خیر | بله |
مزایای RCCB
- قیمت اقتصادی
- نصب آسان
- طول عمر بالا
- مناسب پروژه‌های بزرگ
- قابلیت استفاده کنار انواع MCB
مزایای RCBO
- حفاظت کامل مدار
- کاهش فضای تابلو
- سیم‌کشی ساده‌تر
- افزایش ایمنی
- کاهش تعداد تجهیزات
به همین دلیل در پروژه‌های مدرن، بسیاری از مهندسان برق استفاده از RCBO را ترجیح می‌دهند.
چرا RCBO گران‌تر است؟
زیرا درون آن دو تجهیز مجزا قرار گرفته است:
- مکانیزم تشخیص نشتی
- مکانیزم حفاظت حرارتی و مغناطیسی
در واقع با خرید RCBO هم محافظ جان خریداری می‌کنید و هم فیوز مینیاتوری.
تفاوت ظاهری RCCB و RCBO
معمولاً RCCB تنها دارای مشخصات زیر است:
- جریان نامی
- حساسیت نشتی
- تعداد پل
اما RCBO علاوه بر موارد فوق دارای مشخصات فیوز نیز هست؛ مانند:
- منحنی B، C یا D
- جریان قطع اتصال کوتاه
- آمپراژ حفاظتی
کاربرد RCCB
از RCCB معمولاً در موارد زیر استفاده می‌شود:
- ساختمان‌های مسکونی
- ادارات
- فروشگاه‌ها
- مدارس
- هتل‌ها
- مراکز درمانی
- کارخانه‌ها
کاربرد RCBO
RCBO بیشتر در مدارهای حساس استفاده می‌شود:
- آشپزخانه
- ماشین لباسشویی
- کولر گازی
- پمپ آب
- تجهیزات صنعتی
- رک‌های شبکه
- اتاق سرور
- تجهیزات پزشکی
آیا RCCB بدون ارت کار می‌کند؟
بله.
این تصور اشتباه است که محافظ جان فقط با ارت عمل می‌کند.
RCCB بر اساس اختلاف جریان فاز و نول کار می‌کند و حتی در نبود ارت نیز می‌تواند بسیاری از نشتی‌ها را تشخیص دهد. با این حال، وجود سیستم ارت استاندارد باعث افزایش ایمنی و عملکرد صحیح‌تر تجهیزات حفاظتی می‌شود.
آیا دکمه TEST را باید فشار داد؟
بله.
تمام تولیدکنندگان معتبر توصیه می‌کنند هر ماه یک‌بار دکمه TEST فشرده شود.
اگر کلید قطع نشود، احتمال خرابی وجود دارد و باید تعویض شود.
آیا محافظ جان جایگزین ارت است؟
خیر.
ارت و محافظ جان مکمل یکدیگر هستند.
ارت مسیر امنی برای تخلیه جریان نشتی فراهم می‌کند، در حالی که RCCB یا RCBO این نشتی را تشخیص داده و مدار را قطع می‌کنند. استفاده همزمان از هر دو، بالاترین سطح ایمنی را فراهم می‌کند.
هنگام خرید محافظ جان به چه نکاتی توجه کنیم؟
قبل از خرید به این موارد دقت کنید:
- جریان نامی مناسب (16، 25، 40، 63 آمپر و ...)
- حساسیت 30mA برای حفاظت از جان
- تعداد پل (دو پل یا چهار پل)
- قدرت قطع مناسب
- استاندارد IEC
- برند معتبر
- اصالت کالا
- گارانتی معتبر
کارشناسان پاورلوکس الکتریک می‌توانند بر اساس نوع پروژه، بهترین مدل RCCB یا RCBO را برای شما پیشنهاد دهند.
کدام بهتر است؛ RCCB یا RCBO؟
اگر محدودیت بودجه دارید و فضای تابلو برای نصب فیوز مینیاتوری جداگانه کافی است، استفاده از RCCB به همراه MCB انتخابی اقتصادی و مطمئن خواهد بود.
اما اگر به دنبال حفاظت کامل، اشغال فضای کمتر و سیم‌کشی ساده‌تر هستید، RCBO گزینه حرفه‌ای‌تر و مدرن‌تری است؛ زیرا هر مدار را به‌صورت مستقل در برابر نشتی جریان، اضافه‌بار و اتصال کوتاه محافظت می‌کند.
جمع‌بندی
کلید محافظ جان یکی از حیاتی‌ترین تجهیزات ایمنی در هر سیستم برق است و می‌تواند در کسری از ثانیه از وقوع برق‌گرفتگی و بسیاری از حوادث جبران‌ناپذیر جلوگیری کند. تفاوت اصلی بین RCCB و RCBO در این است که RCCB تنها نشتی جریان را تشخیص می‌دهد، در حالی که RCBO علاوه بر این قابلیت، حفاظت در برابر اضافه‌بار و اتصال کوتاه را نیز ارائه می‌دهد.
اگر قصد خرید تجهیزات برق باکیفیت، اصل و دارای گارانتی را دارید، پاورلوکس الکتریک با ارائه انواع کلید محافظ جان، RCBO، فیوز مینیاتوری و سایر تجهیزات حفاظتی از برندهای معتبر، آماده است تا بهترین راهکار را متناسب با نیاز پروژه شما ارائه دهد. انتخاب صحیح تجهیزات حفاظتی، سرمایه‌گذاری برای حفظ جان افراد و افزایش ایمنی تأسیسات برقی است.
